變壓器油濾油機
變壓器油過濾
變壓器原、污油過濾系統，顧名思義，就是過濾變壓器的油，也就是用過濾設備將油中的雜質過濾掉，保證油質合格。有的過濾設備還同時具有脫水的作用。并且可以除掉油中的水分和有害氣體。

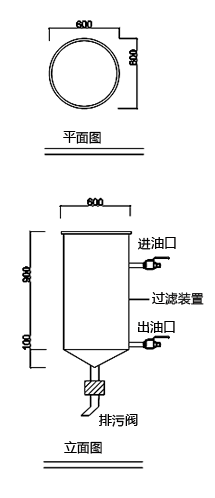

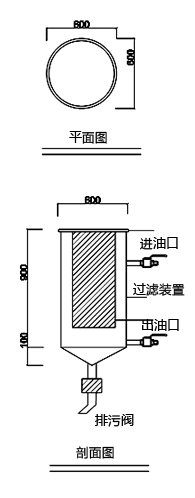

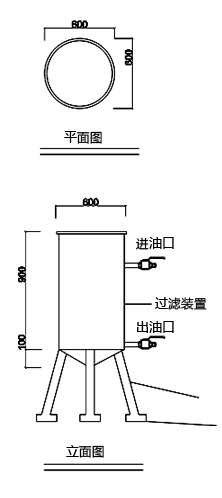

25#/45#變壓器原、污油過濾系統平、立、剖面圖如下：
變壓器油過濾變壓器油過濾變壓器油過濾
此原理圖為雙能濾油機制作，未經允許，謝絕轉載！
此設備采用真空負壓原理，引進意大利三維立體閃蒸，薄膜蒸發技術（注），采用多級大量精密過濾，從而可靠的脫去變壓器油中的水分、雜質、氣體等有害物質，使油品迅速的回到新油標準。此設備同時還具有抽油、注油、真空干燥、熱油循環過濾等功能，以滿足現場需要。
注：意大利三維立體薄膜蒸發技術、由霧化器、分離器、反應室、聚油箱、抽氣室、消泡器、觀察窗。
霧化器：將進入真空分離系統的油霧化，噴到反應器上；
反應器：由多個拉希格圈組成，讓噴到反應器上的油霧形成油膜，讓油中的水分、氣體盡可能發揮、大大提高脫水脫氣速率；
分離室：位于反應器和聚油箱之間，油液在此區運行時水、氣、與油液再一次分離；
聚油箱：將分離了水分、氣體的油液聚集，由排油泵排出；
抽氣室：將反應器、分離室中分離的水蒸汽，殘余氣體從真空分離系統抽出，避免水分、氣體重新溶于油液；
消泡器：采用韓國奧托尼克斯紅外線裝置，自動消除油液中產生的油泡，取代手動消泡，從而實現在線運行無人值守；
觀察窗：采用鋼化玻璃作為觀察鏡，取代有機玻璃作為觀察鏡時在高溫高真空條件下凹陷變形的缺陷。
